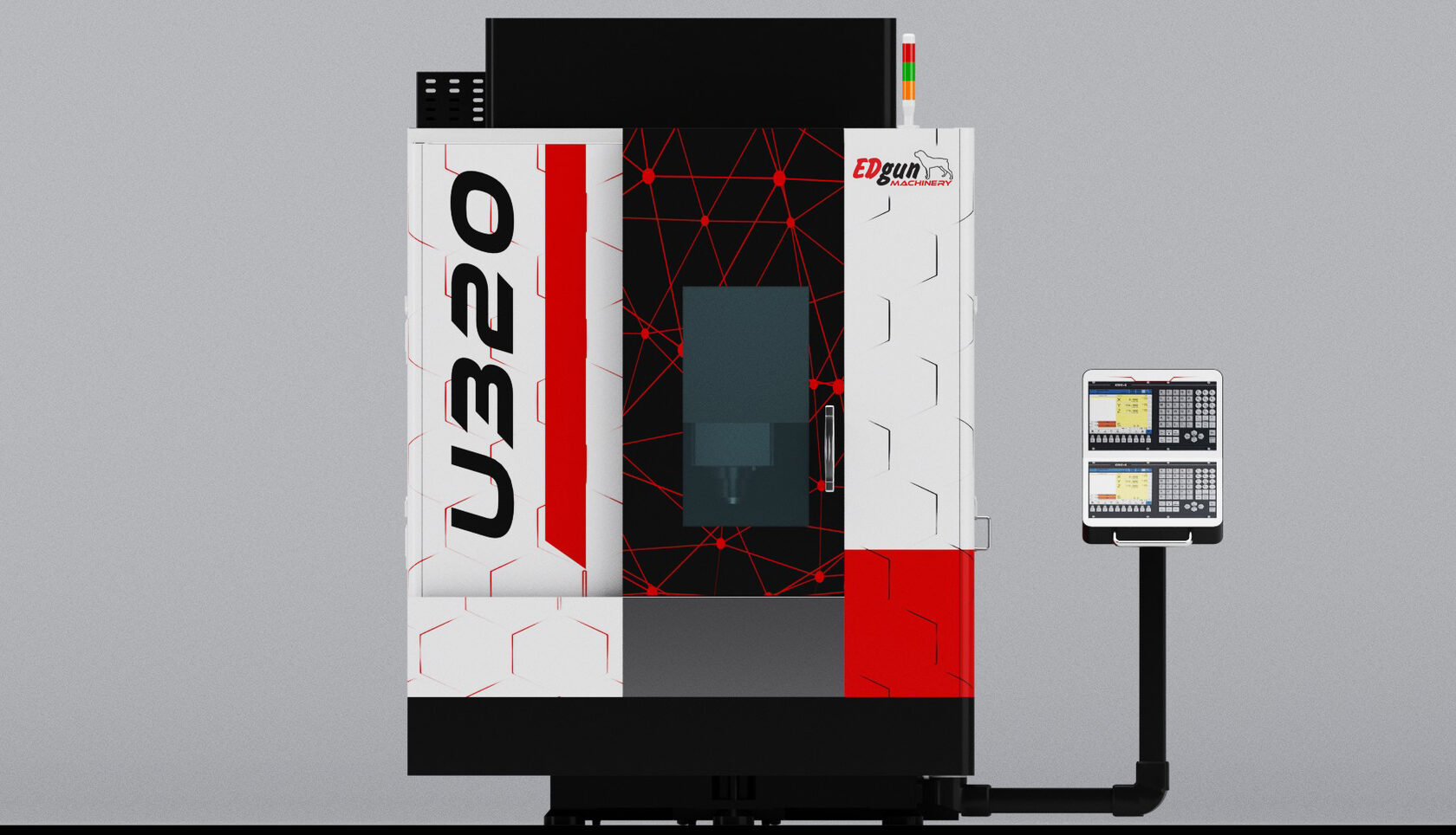

Универсальный 5-осевой обрабатывающий центр EdgunMachinery U320

Обрабатывающий центр U320 предназначен для прецизионной высокоскоростной обработки небольших деталей с пяти сторон с одного установа. Позволяет производить как позиционную обработку в режиме 3 + 2, так и полноценную непрерывную пятиосевую обработку, а наличие уже в базовой конфигурации функции RTCP (Rotation Tool Center Point – контроль кончика инструмента в реальном времени) значительно упрощает процесс программирования и обработки в пяти осях.

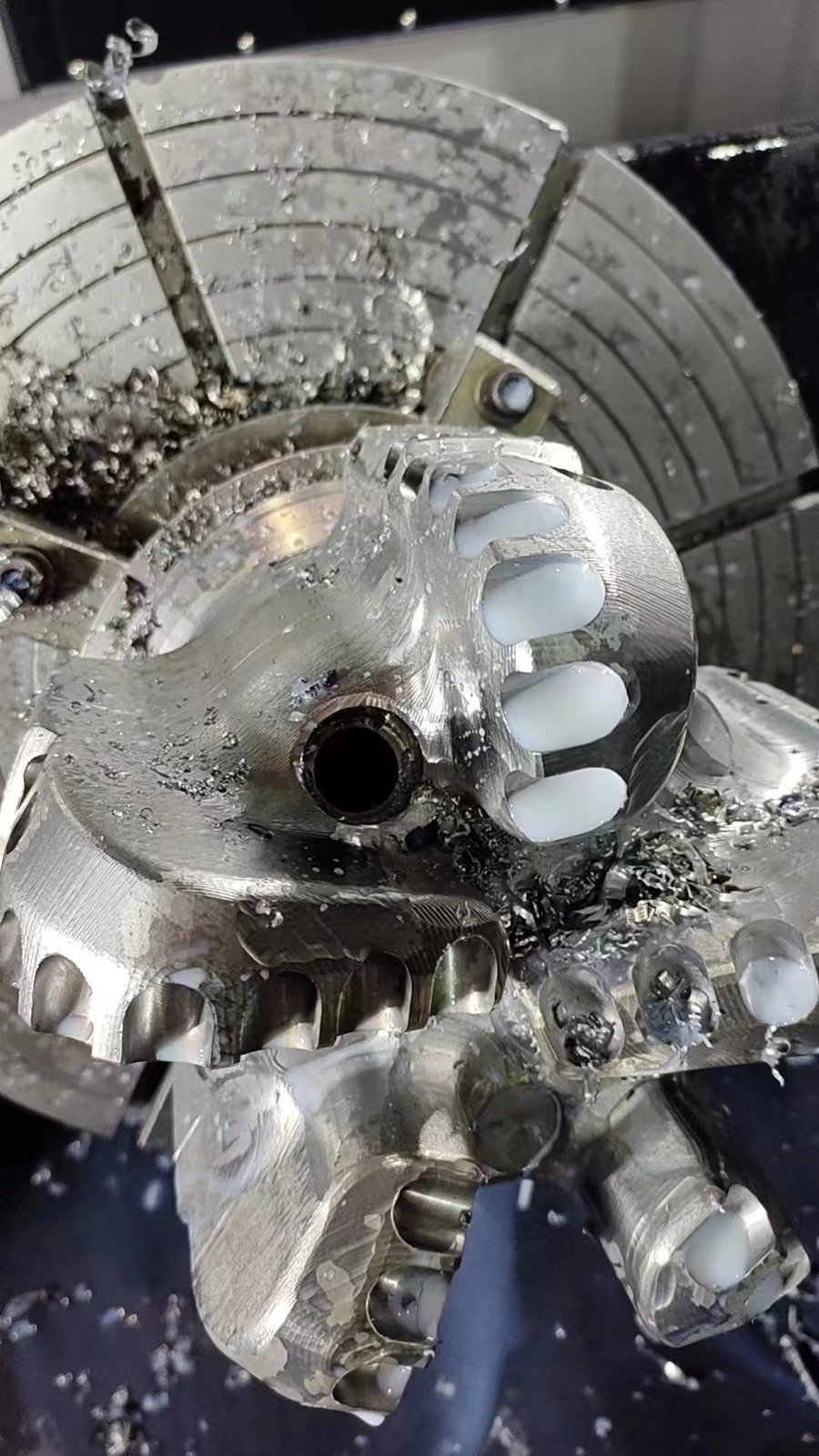

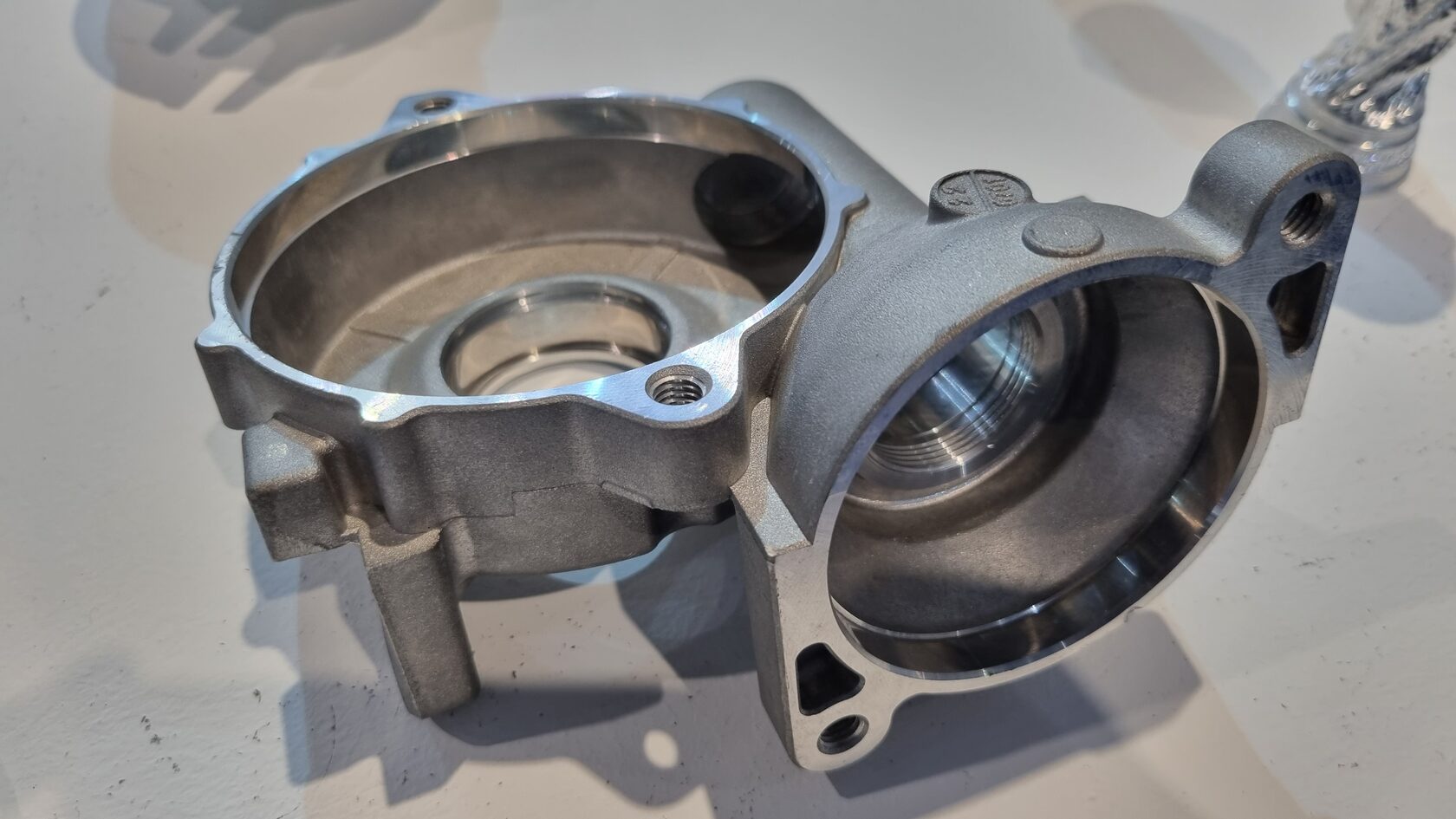

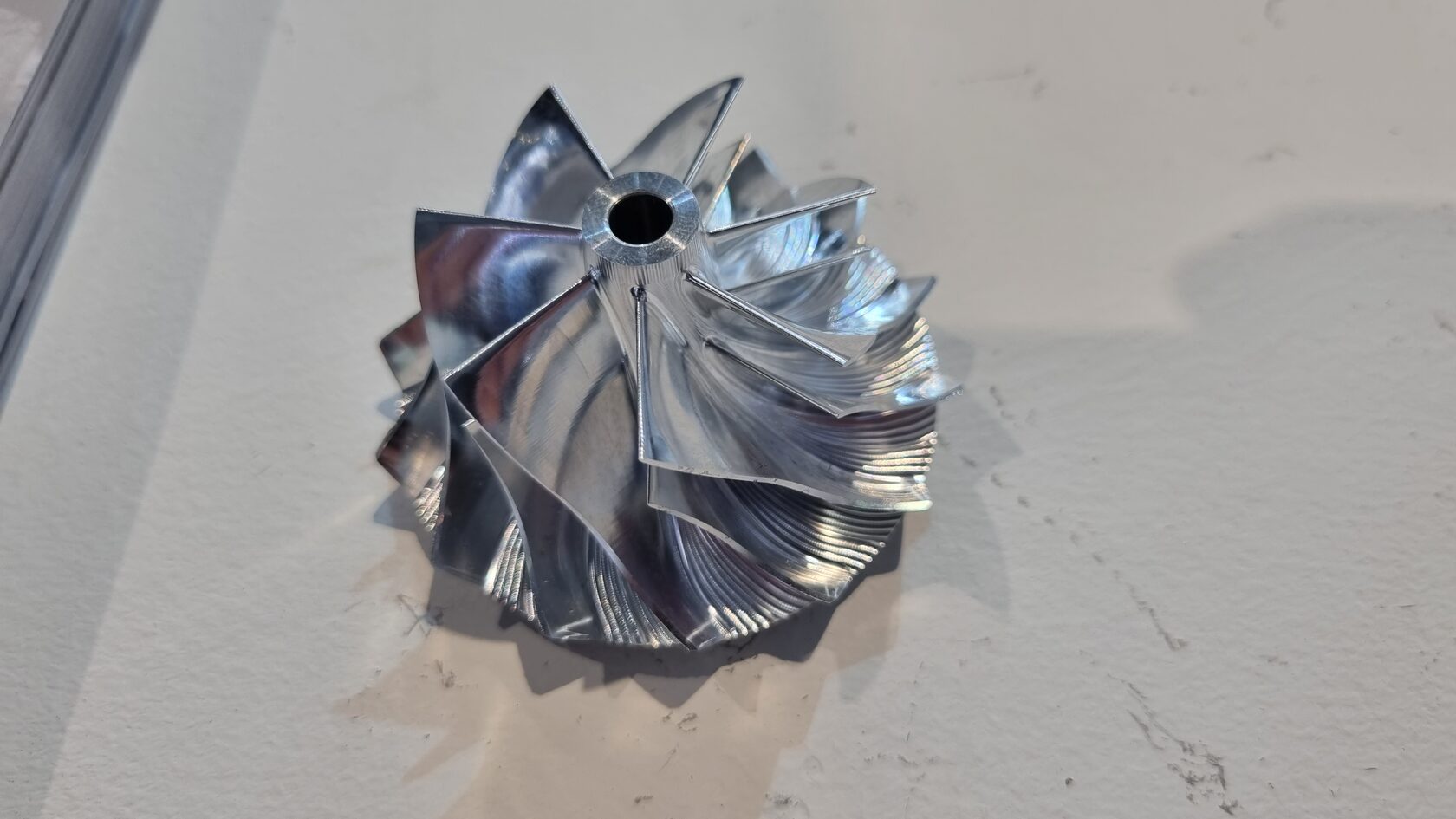

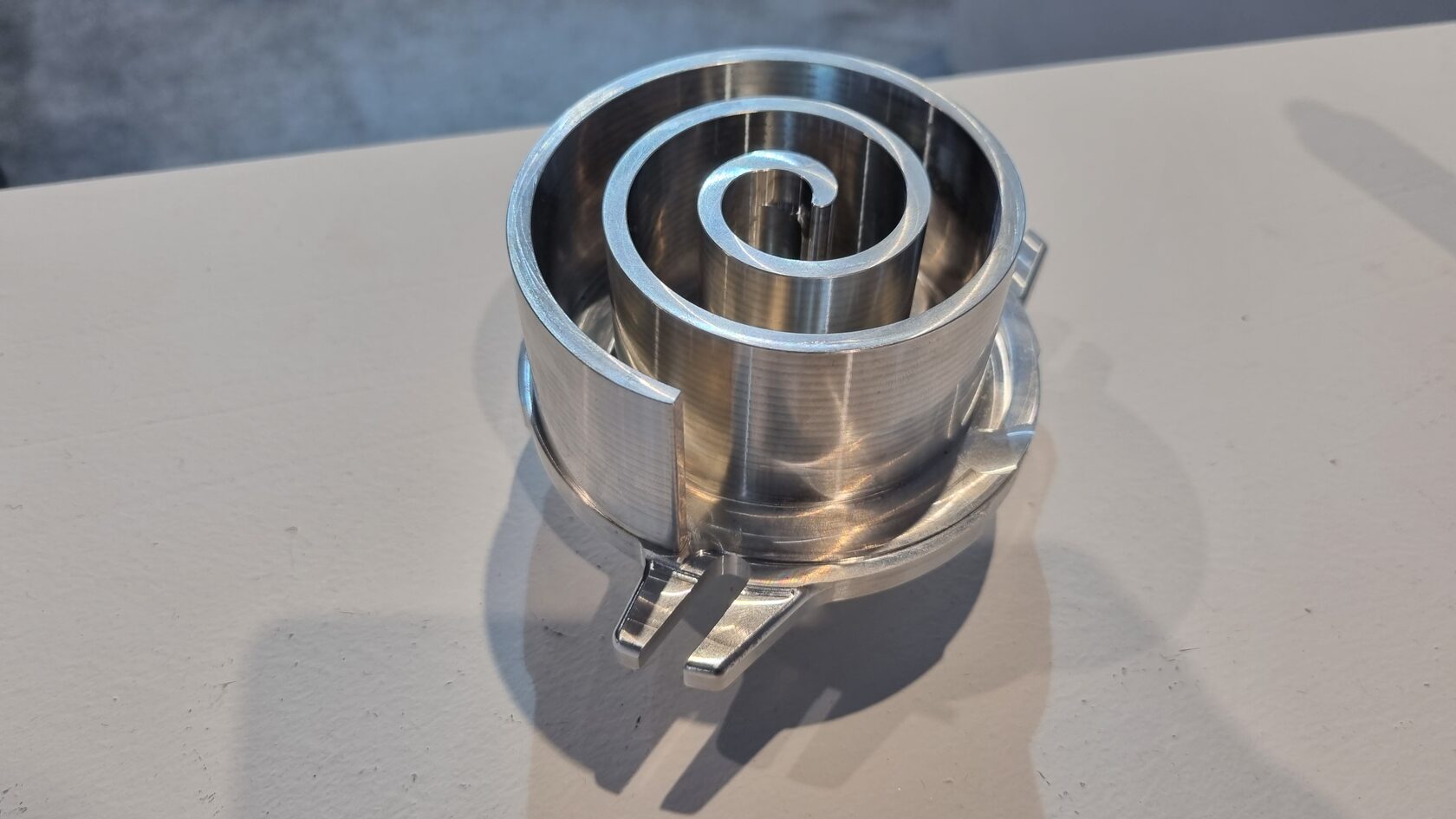

Станок выполняет все операции, присущие современному обрабатывающему центру с ЧПУ: фрезерование, нарезание резьбы метчиками и резьбофрезами, сверление и растачивание. Применяется в 3С индустрии, приборостроении, автомобилестроении, оборонной и энергетической отраслях, идеален для медицинских деталей, а также для изготовления сложных инструментов, пресс-форм и штампов.
Ключевые особенности
Характеристики
Доступные опции
Скачать описание модели
Ключевые особенности
  • Cистема ЧПУ Syntec 220МА-5
  • Непрерывная 5-осевая обработка
  • Функция RTCP — Rotation Tool Center Point — контроль кончика инструмента в реальном времени

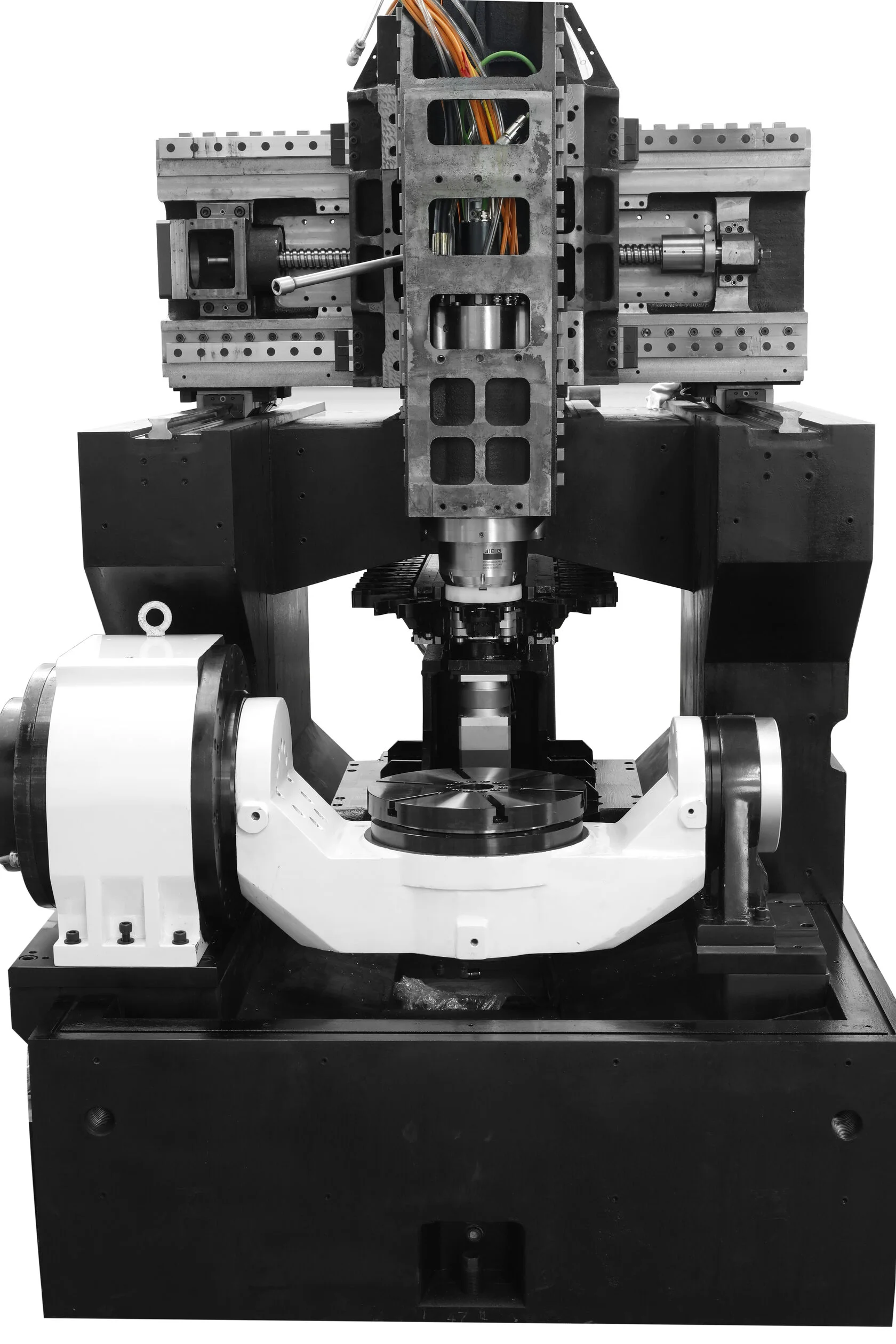

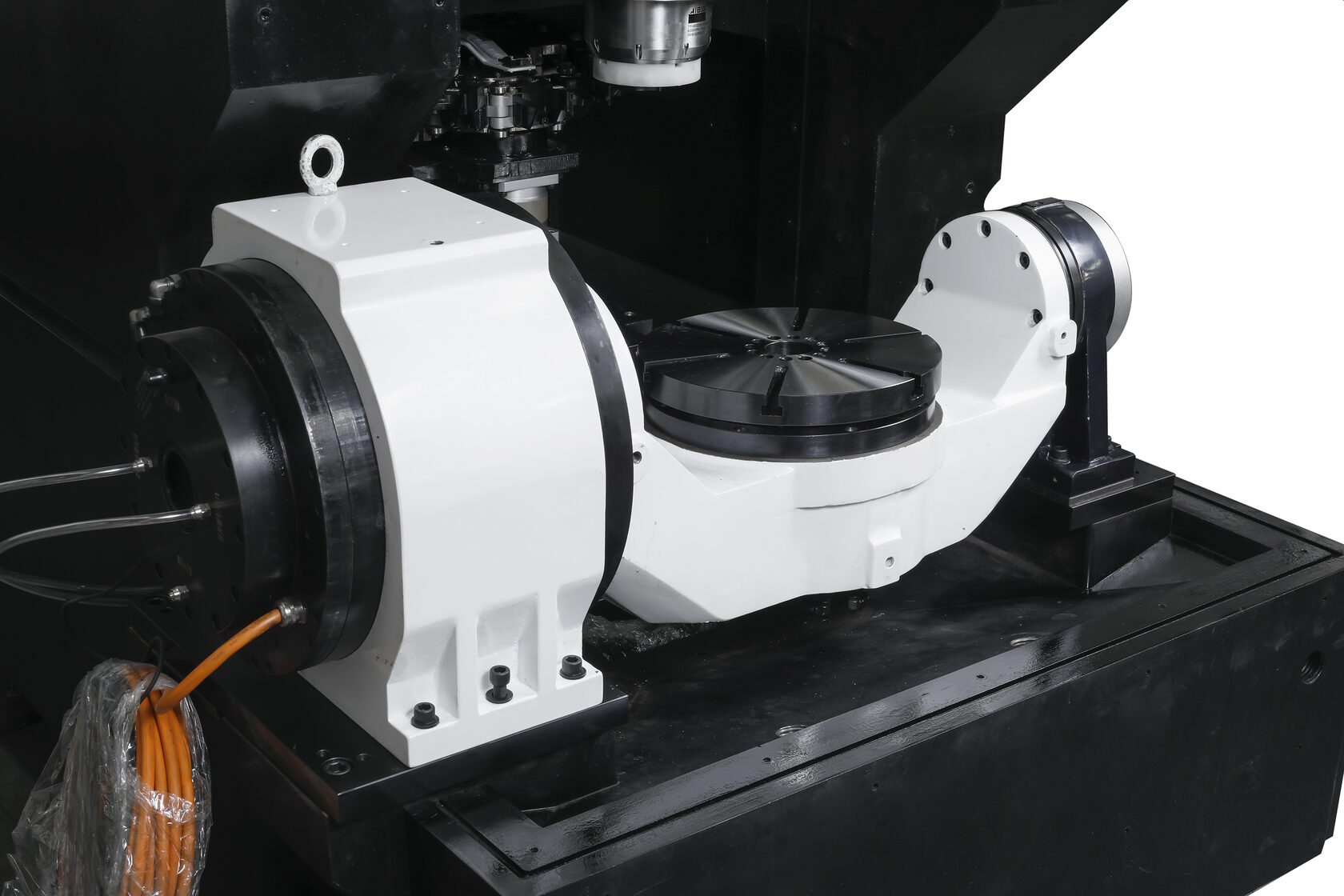

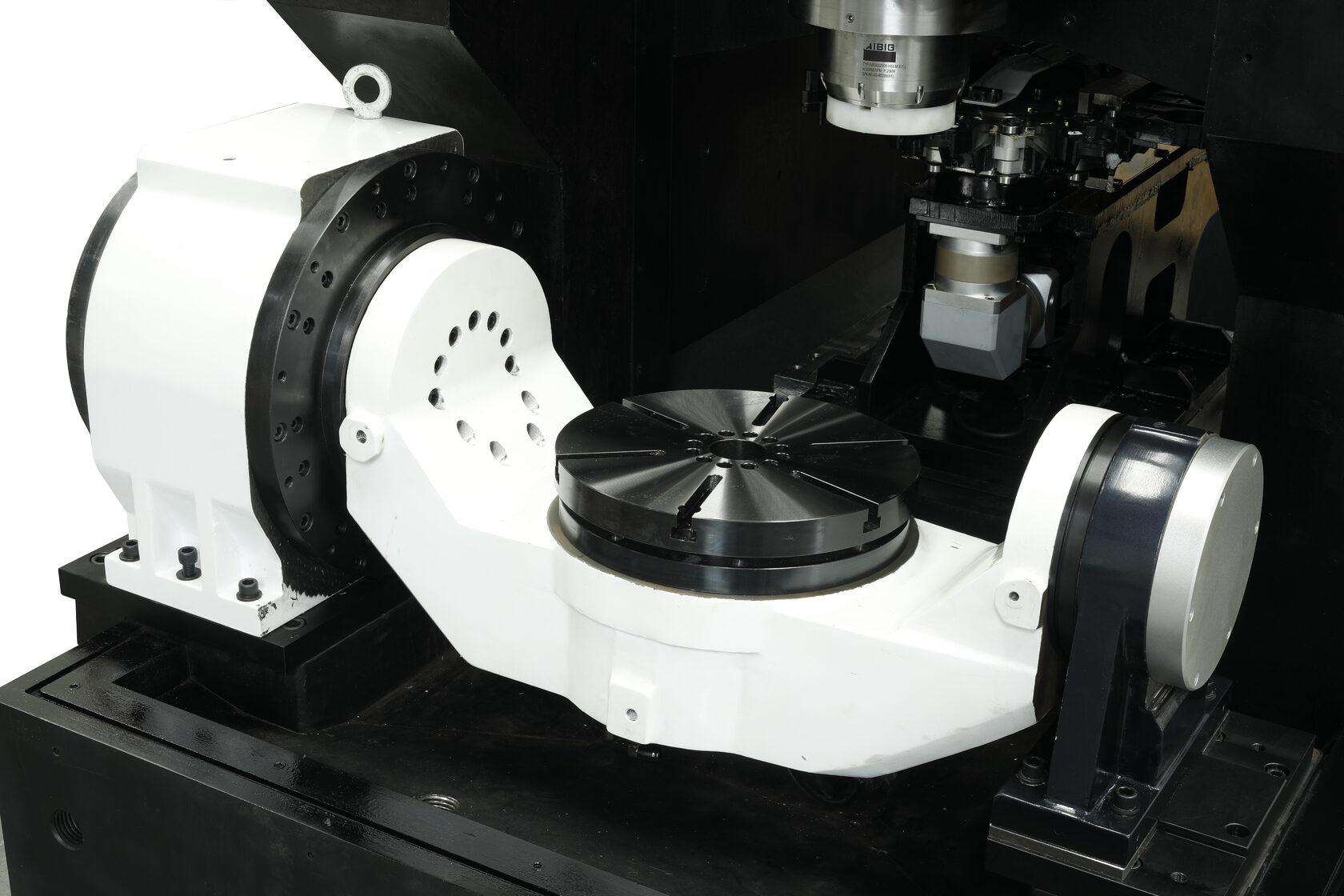

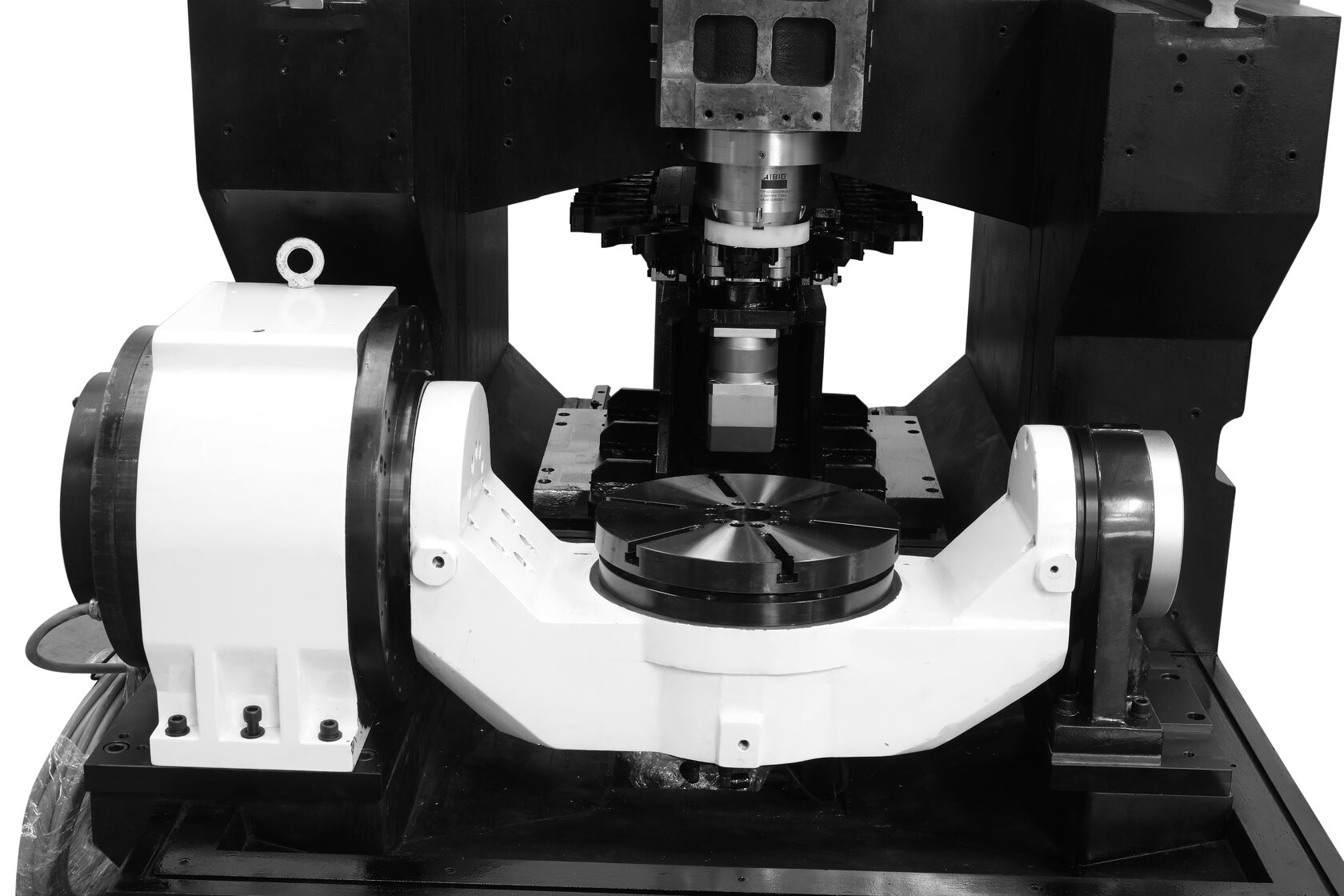

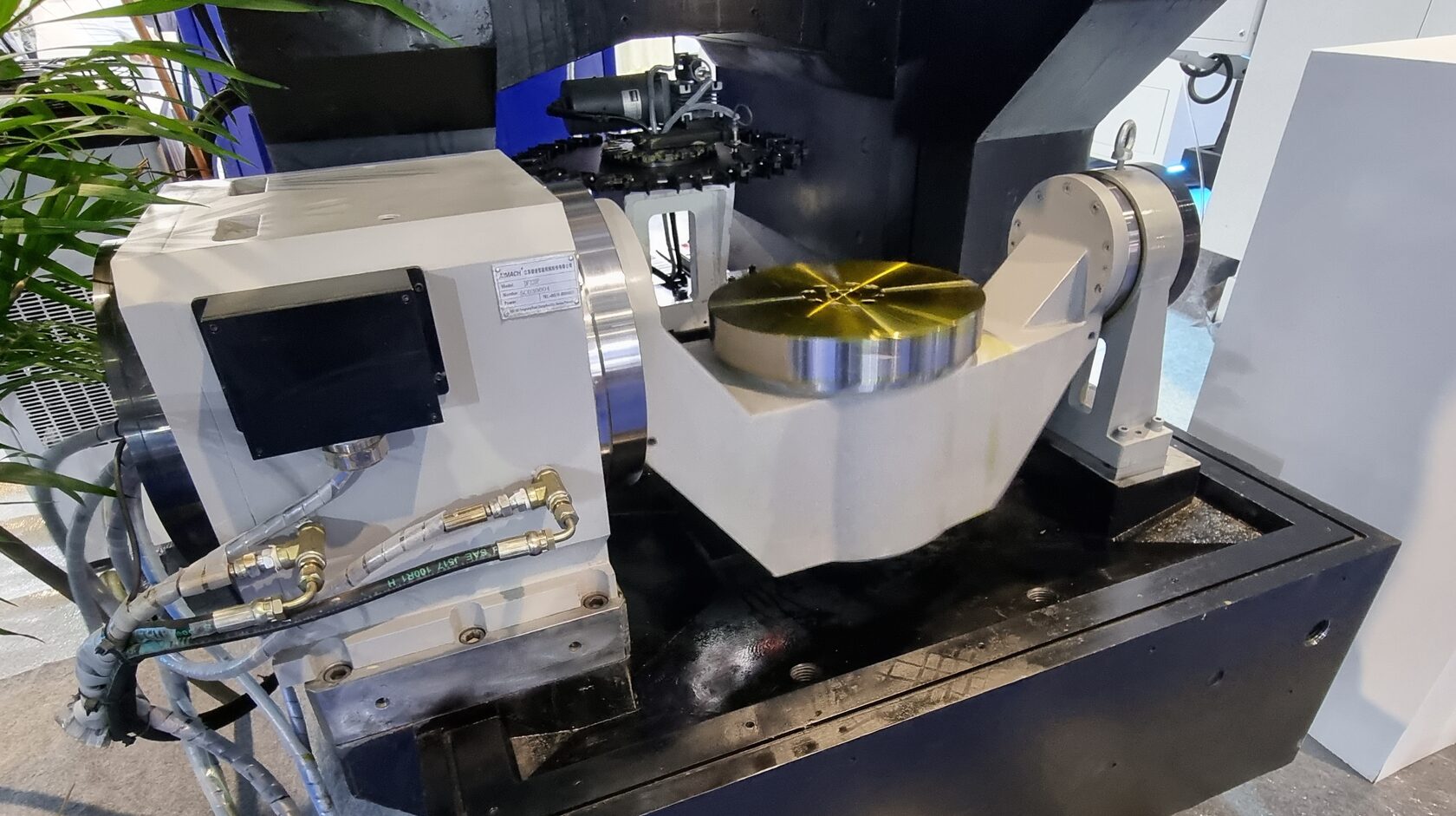

  • Наклонно-поворотный стол с прямым приводом DD 320 мм

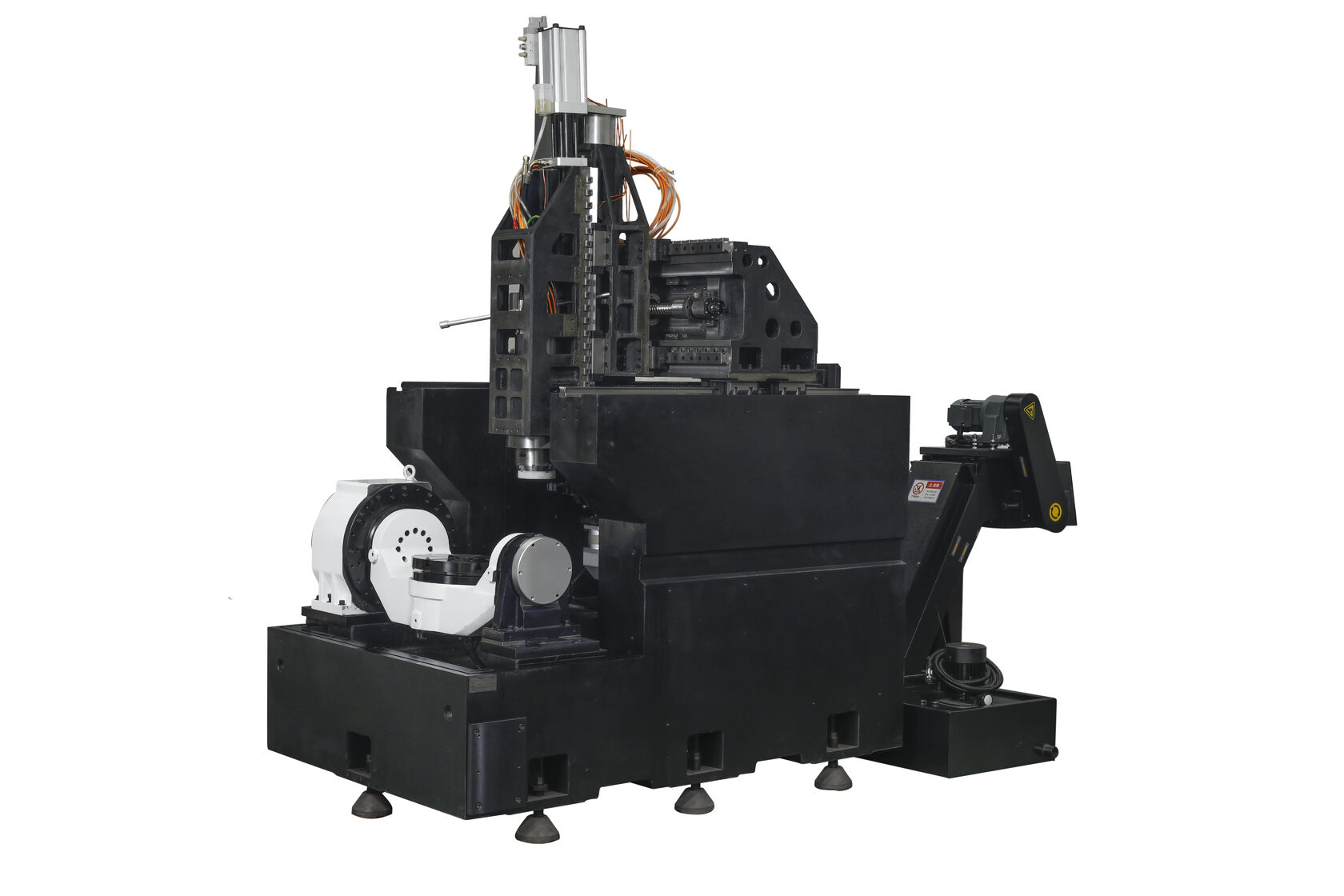

  • Станина из синтетического мрамора

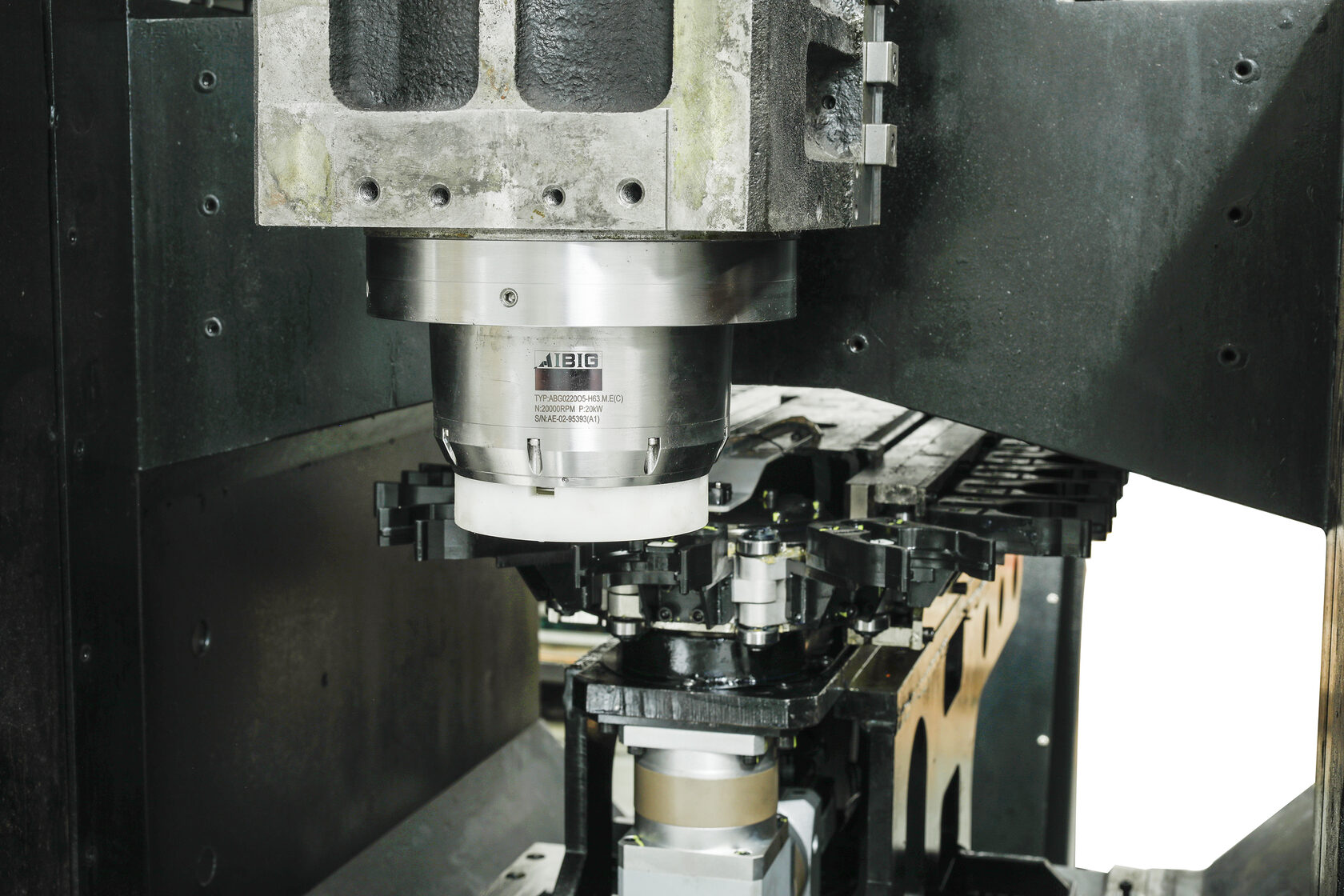

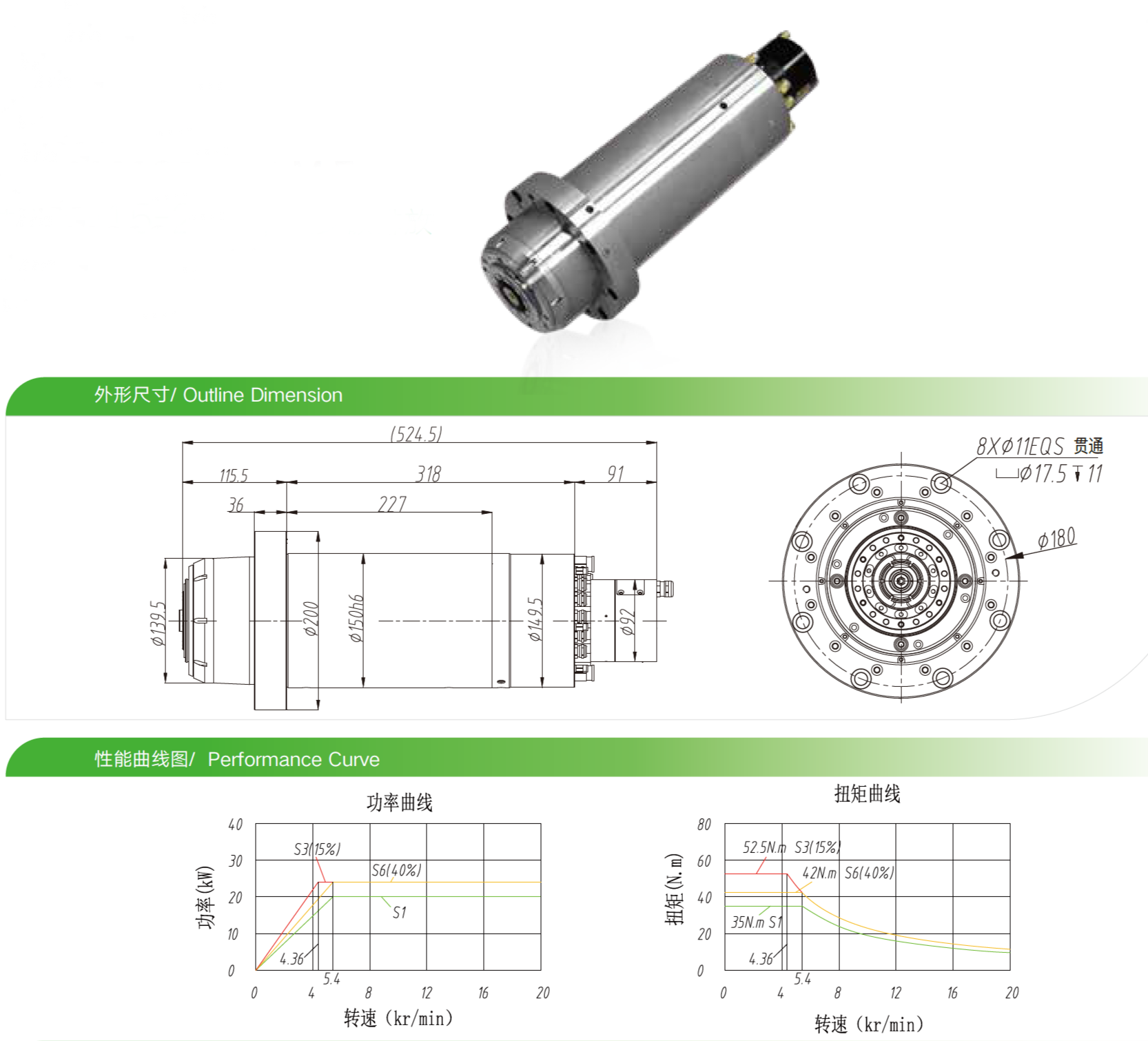

  • Мощный шпиндель AIBIG с большим крутящим моментом
  • Роликовые направляющие качения 35 мм по всем осям
  • ШВП 3212 с преднатягом

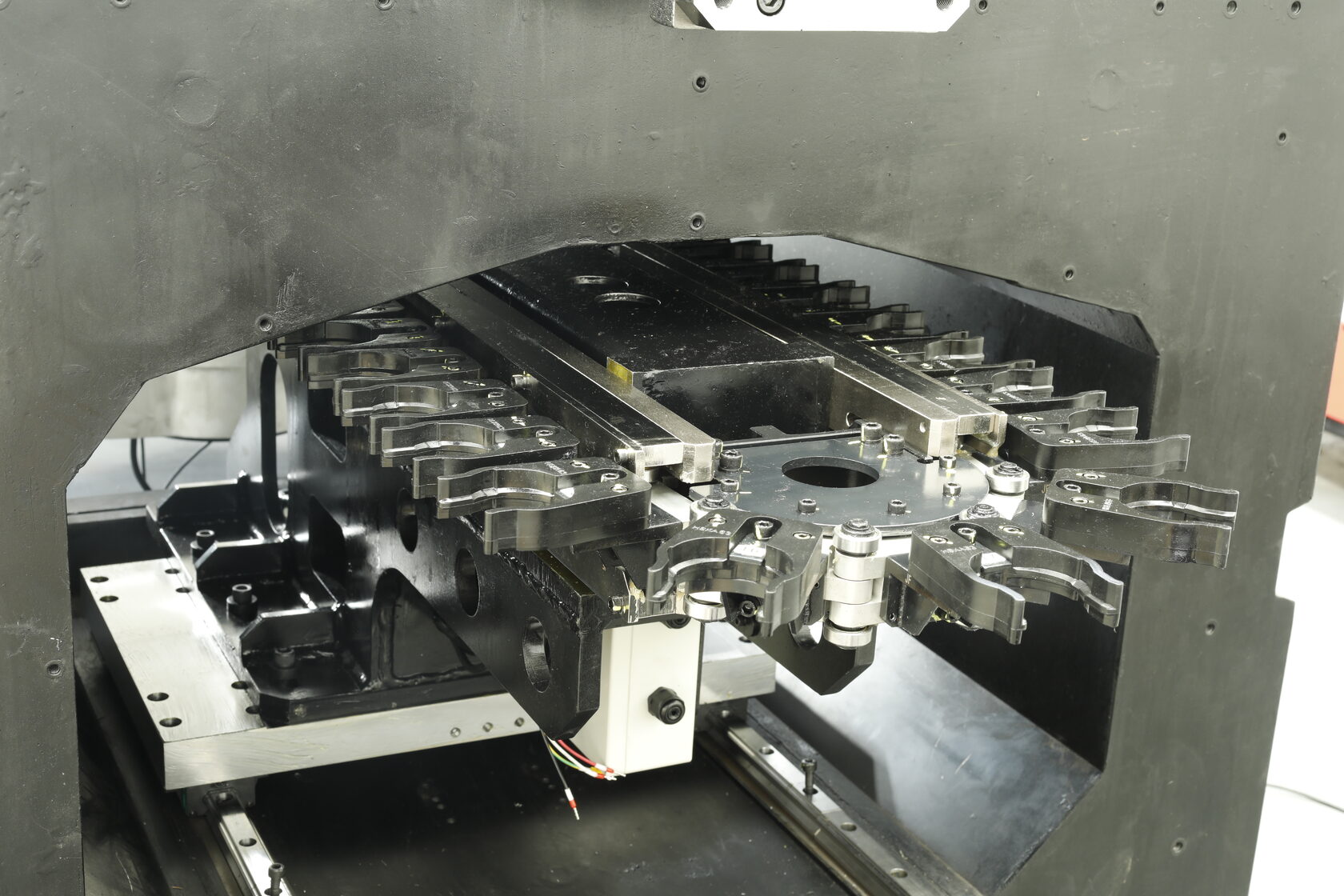

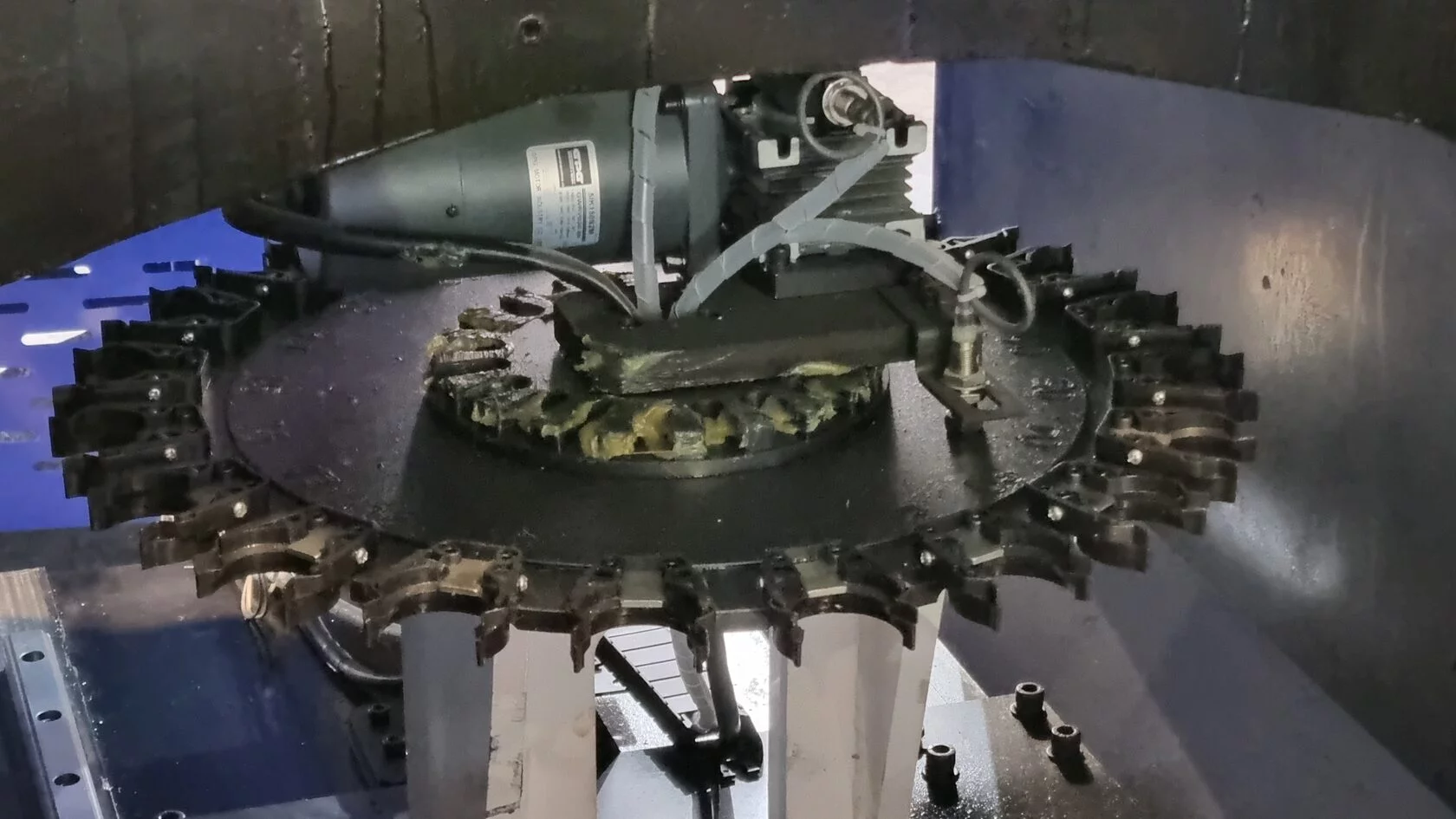

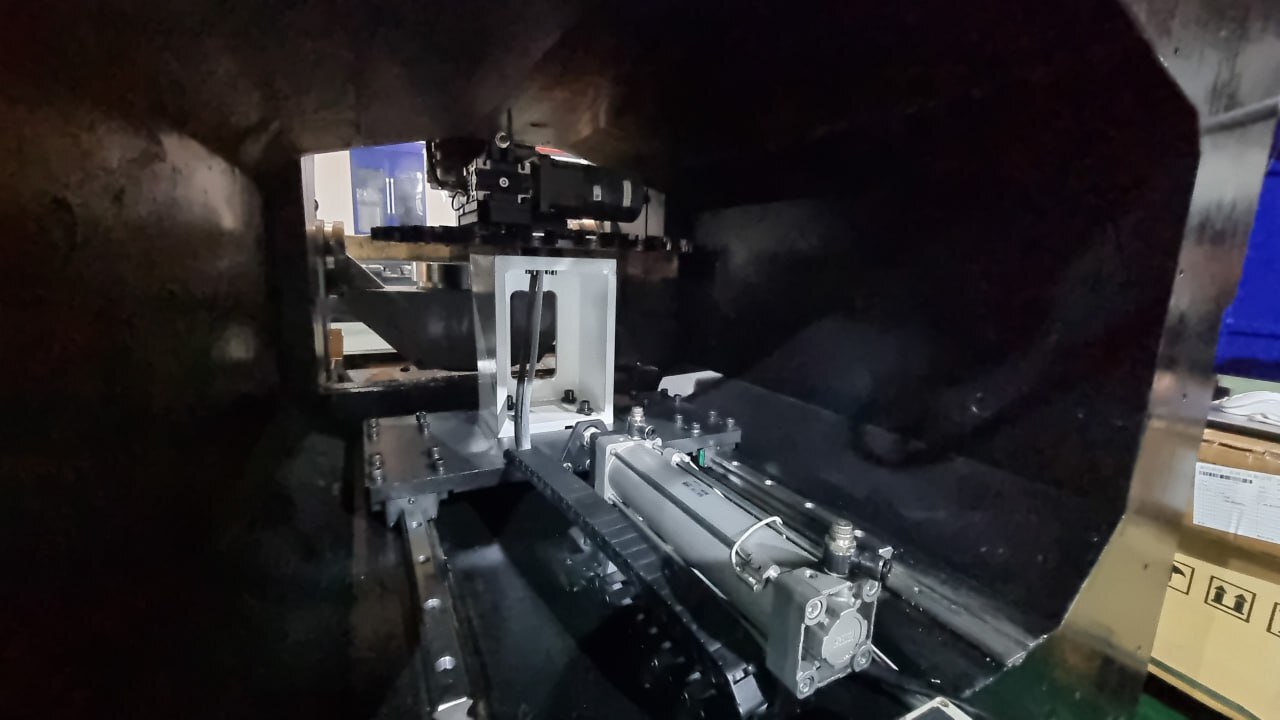

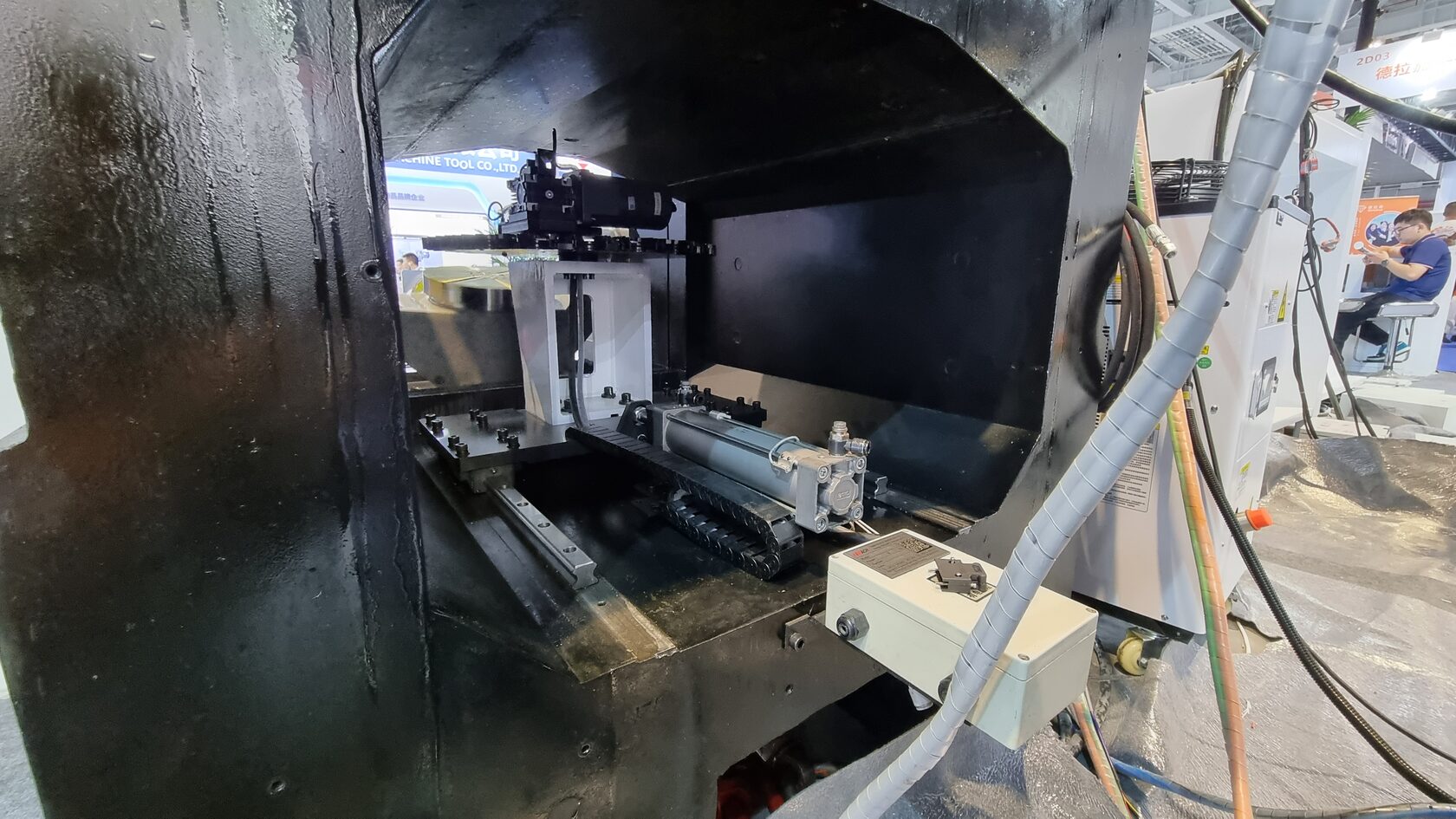

  • Магазин инструментов HSK-A63 на 32 инструмента
  • Система охлаждения шпинделя
  • Автоматическая система смазки
  • Кондиционер электрического шкафа
  • Оптические линейки Renishaw для осей X, Y, Z
  • Датчик обмера детали Renishaw ОМ-40P
  • Датчик длины инструмента Renishaw TS-27
  • Коллектор масляного тумана
  • Система подачи СОЖ через шпиндель под давлением 2 МПа с дополнительным насосом СОЖ высокой мощности для системы промывки
  • Внутреннее светодиодное освещение
  • 3-цветный индикатор состояния станка

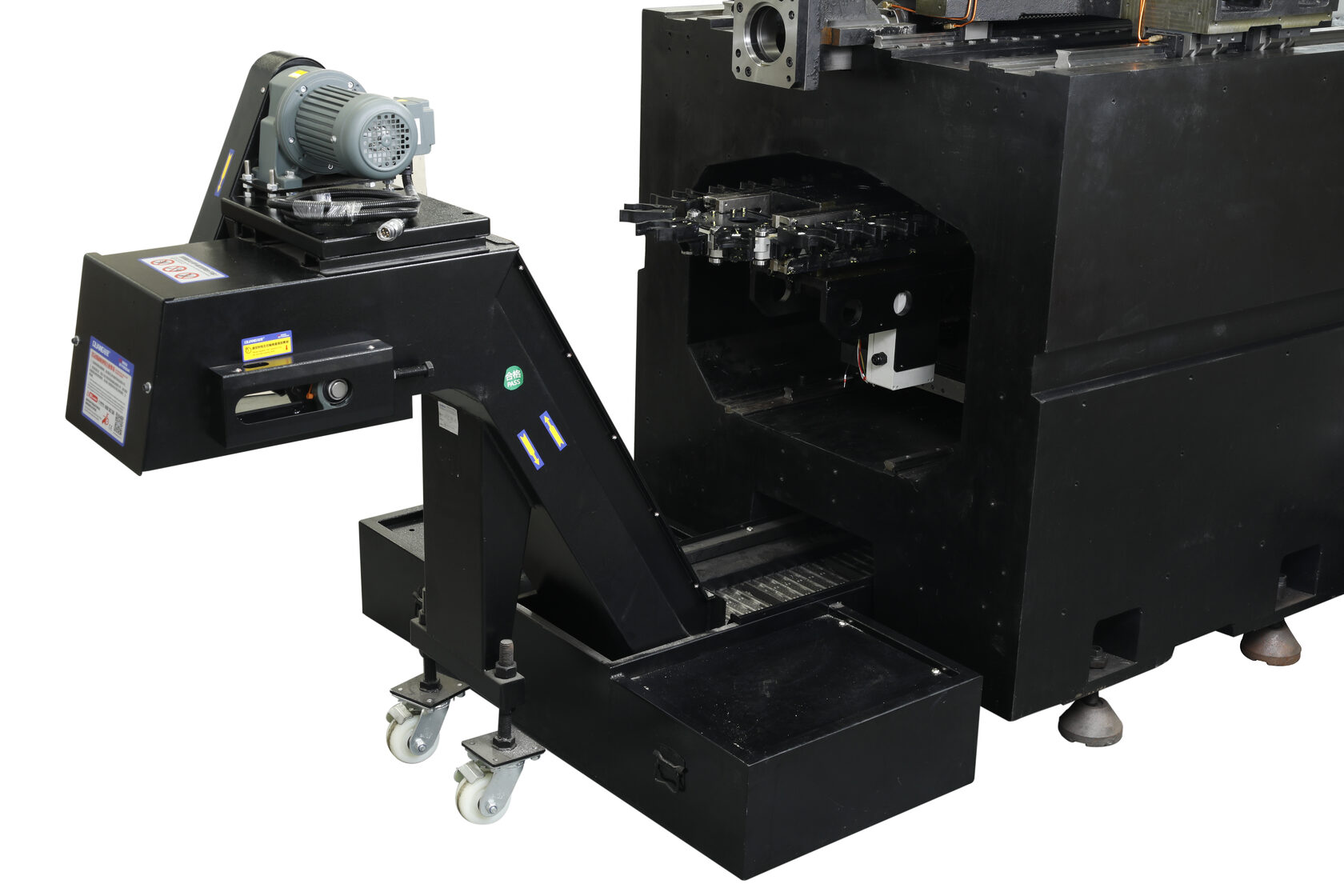

  • Конвейер для стружки с баком
  • Обдув воздухом
  • Пневматический пистолет
  • Пистолет СОЖ
  • Маховичок
Характеристики
Перемещения по осям: X/Y/Z (мм): 400/520/350 A (градус): -30+105 C (градус): 360 Расстояние от торца шпинделя до плоскости стола (мм): 90–440 Диаметр стола (мм): Ø 320 Т-образные пазы, кол-во × размер (мм): 6 × 12H7 Максимальный диаметр обрабатываемой детали (мм): Ø 320 Максимальная высота обрабатываемой детали (мм): 250 Нагрузка на стол (кг): 100 Расстояние от торца стола до центра наклона (мм): 15 Конус шпинделя: HSK-A63 Мощность шпинделя (кВт): 20 Скорость шпинделя (об/мин): 20000 Крутящий момент (s1/s6) (Нм): 35/42 Максимальный крутящий момент (Нм): 70 Количество инструментов в магазине (шт): 32 Максимальный диаметр инструмента (мм): 80 Максимальный диаметр инструмента с пропуском ячейки (мм): 120 Максимальная длина инструмента (мм): 180 Максимальный вес инструмента (кг): 6 Время смены инструмента (сек): 5 Скорость быстрых перемещений по осям X/Y/Z (м/мин): 36/36/36 A/С (об/мин): 120/200 Тормозной момент по оси А/С (Нм): 150/100 Крутящий момент по оси А/С (Нм): 600/180 Мощность привода по осям X/Y/Z (кВт): 3/3/3 A/С (кВт): 8,4/3,4 Точность X/Y/Z/A/C (VDI 3441): 0.006/0.006/0.006/12”/12” Повторяемость X/Y/Z/A/C (VDI 3441): 0.004/0.004/0.004/8”/8” Общая мощность (кВт): 30 Давление воздуха (Мпа): 0,55–0,75 Расход воздуха (м³/мин): 0,15 Масса (кг): 6600 Размер, включая стружкоуборочный конвейер, Ш × Д × В (мм): 1900 × 3600 × 2600
Доступные опции
Полный набор опций уже в базовой конфигурации
